砂石骨料生產線安全升級：北京美礦顎破液壓站，提供全維度安全守護

前言：一塊鐵件，為何能讓整臺設備停產？

礦山現場，一塊意外混入的鐵塊落入顎式破碎機破碎腔——輕則卡機停產，重則肘板斷裂、飛輪損毀，維修少則數小時、多則數天。

這種場景，從事礦山行業的人并不陌生。

為了解決顎破的過載問題，行業曾經歷了三代方案的演進。而今天，我們想和大家聊聊——液壓站是如何徹底改變這一局面的，以及除了過載保護，它還能為顎破提供哪些你可能未曾注意到的"守護"。



一、過載保護的"舊時代"：肘板折斷與飛輪限矩

在液壓潤滑系統普及之前，顎式破碎機主要依靠兩種方式抵御過載沖擊：

① 肘板折斷法（犧牲式保護）

肘板作為整機傳動鏈中的"易碎保險絲"，預設脆弱截面，過載時自行折斷以切斷動力。

問題顯而易見：

- 鑄鐵性能離散度大，折斷點無法精確控制，保護時機不可靠；

- 一旦折斷，設備立即陷入事故狀態，需停機拆卸、清理、更換，流程中斷明顯；

- 每次保護都意味著一次計劃外停機，配件消耗與維修人工成本可觀。

時至今日，部分小型顎式破碎機或低端設備上，肘板折斷式過載保護仍有應用，原因在于結構簡單、制造成本極低。但對于中大型礦山設備，其不可靠性和高維護成本已難以被接受。

② 飛輪限矩保護（摩擦離合器）

在簡擺式顎式破碎機上，通過安裝于飛輪的彈簧摩擦離合器或液壓摩擦離合器來限制傳遞扭矩，過載時飛輪在軸上滑轉，保護傳動件。

局限同樣明顯：

- 摩擦因數受溫度、油污等環境因素干擾，工況復雜時可靠性打折扣；

- 過載后依然需要人工介入清理障礙、調整離合器，恢復流程復雜；

- 頻繁滑轉導致摩擦片磨損加劇，長期維護成本不低。

此類方案目前在部分老舊設備及特定簡擺型顎破上仍有保留，但隨著液壓技術的成熟，其在新設備設計中的比例正在逐年下降。



二、液壓站登場：從"被動犧牲"到"主動保護"

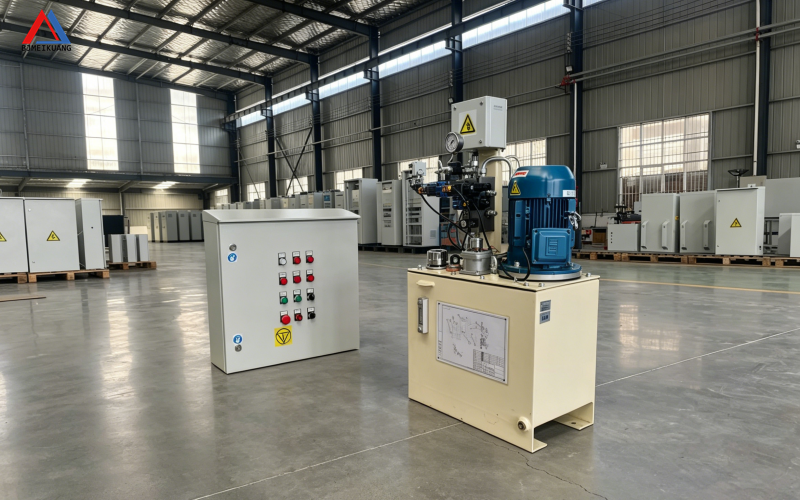

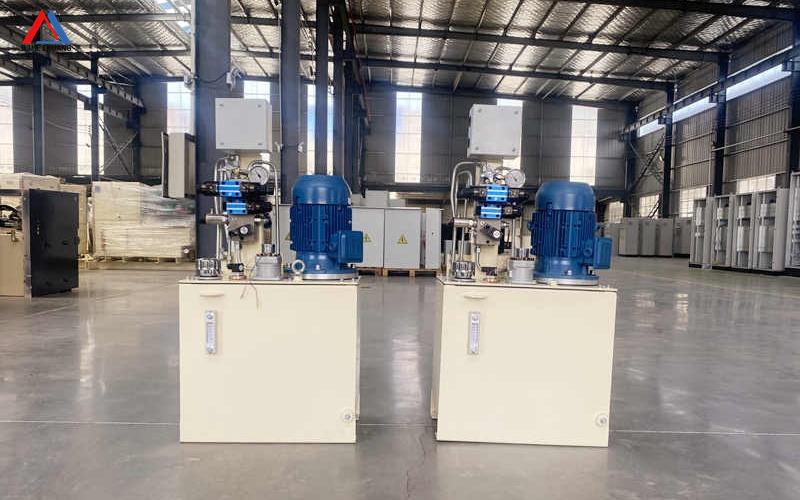

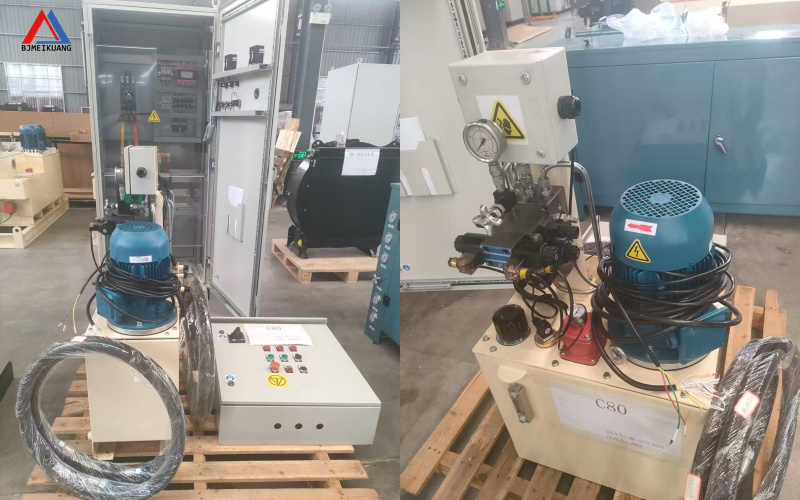

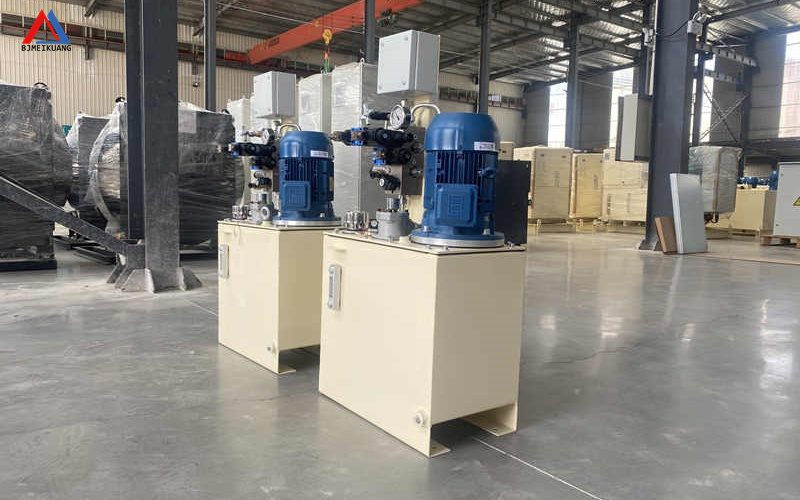

北京美礦航騰科技發展有限公司（以下簡稱"北京美礦"）研發生產的顎式破碎機液壓潤滑系統（液壓站），是專為顎式破碎機設計的液壓驅動 + 強制潤滑一體化集成控制裝置，由液壓系統、潤滑系統、閥組、傳感器、冷卻過濾系統及電控單元組成。

相較于肘板折斷和飛輪限矩兩種傳統方案，液壓過載保護的核心優勢如下表所示：

對比維度	肘板折斷	飛輪限矩	液壓過載保護
保護可靠性	較低，折斷點不精確	中等，受環境影響	高，壓力精準可設定
過載后停機	必須停機換件	必須停機處理	自動卸荷，快速復位
是否損壞零件	是（肘板）	可能（摩擦片）	否
恢復時間	數小時	數十分鐘	數分鐘，最快可自動恢復
運維成本	高（配件+人工）	中等	低





三、北京美礦液壓站的六大核心保護功能

◆ 1. 液壓過載保護——破碎腔的"安全閥"

當破碎負荷超過設定值時，系統油壓急劇升高，安全閥自動開啟卸壓，清腔油缸同步動作，推動動顎迅速后退，增大破碎間隙，排出卡阻異物；異物清出后，油缸自動復位，設備恢復正常工作。

? 全程無需人工干預

? 不損傷動顎、機架等核心部件

? 與傳統肘板折斷相比，停機時間可縮短 80% 以上

同時，壓力繼電器觸發聲光報警，實時提醒操作人員排查卡料原因，防止反復過載。

◆ 2. 液壓清腔與復位——快速恢復生產

傳統顎破清腔依賴人工，耗時費力且存在安全風險。北京美礦液壓控制系統配備專用清腔油缸：

- 一鍵或自動觸發清腔模式，高壓油推動動顎后退，腔內異物隨重力或人工輔助迅速排出；

- 清腔完成后一鍵復位，設備可在數分鐘內恢復生產狀態；

- 有效保障現場操作人員的人身安全（無需人員進入破碎腔區域作業）。

◆ 3. 排料口液壓調整——精準控制出料粒度

通過調整油缸的精準伸縮，帶動肘板座移動，改變動顎與定顎的間隙（排料口尺寸），調整精度可達 ±1mm。

系統配備單向閥 + 蓄能器組合保壓：

- 防止因破碎過程中振動導致間隙偏移；

- 有效保證出料粒度的一致性；

- 排料口調整全程無需停機，提升生產連續性。

◆ 4. 強制循環潤滑保護——軸承的"生命線"

顎式破碎機工況惡劣，軸承是最易損部位之一。北京美礦配套的強制潤滑系統從根本上消除潤滑不足導致的軸承燒損風險：

- 潤滑泵持續向偏心軸軸承、連桿軸承、推力板等關鍵摩擦副強制供油；

- 系統實時監控潤滑油壓力與流量，任一路斷油或壓力不足即觸發報警并聯鎖停機，防止"干運轉"損壞軸承；

- 相比傳統油杯脂潤滑，使用壽命可大幅延長，減少因軸承失效造成的非計劃停機。

◆ 5. 油液狀態實時監測——液壓系統的"體檢儀"

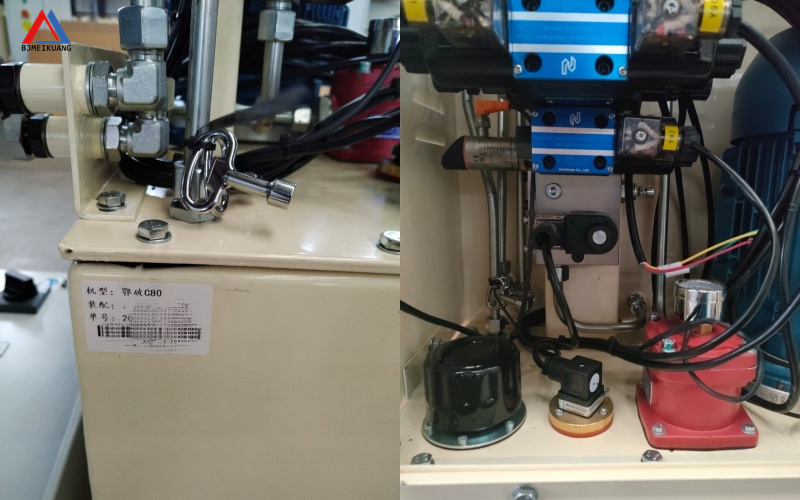

液壓系統的健康直接影響上述所有功能的可靠性。北京美礦液壓潤滑系統集成多點傳感器，對以下參數進行全程在線監測：

監測項目	作用
油溫監測	超溫報警，防止液壓油老化降解
系統壓力監測	實時掌握工作狀態，過壓保護
油位監測	防止油箱缺液導致泵空轉損壞
過濾器堵塞報警	提示及時更換濾芯，防止污染顆粒損壞閥組

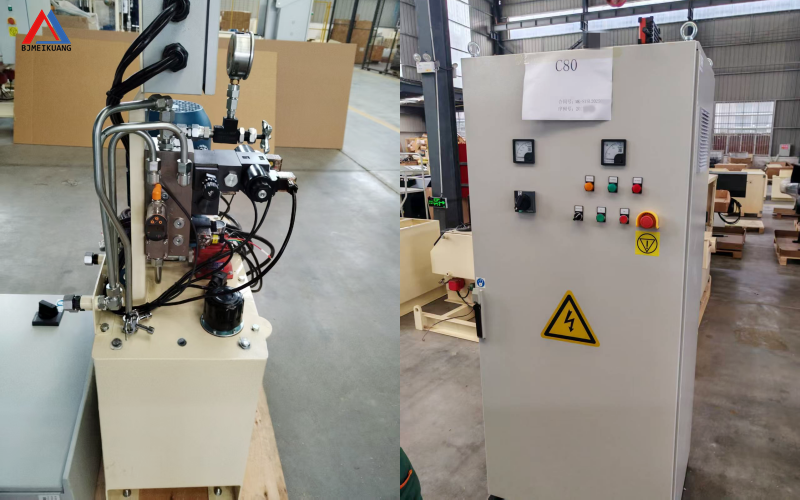

任何異常參數均通過控制面板或遠程信號輸出，支持與礦山 DCS/PLC 系統聯動，實現遠程監控與集中管理。

◆ 6. 冷卻過濾系統——液壓油的"凈化中心"

液壓油的清潔度和工作溫度，是液壓系統長期可靠運行的基礎：

- 配套高效冷卻系統（風冷/水冷可選），將油溫穩定控制在 20～55℃ 工作區間；

- 精密過濾裝置去除系統內顆粒污染物，保護精密液壓元件（閥組、油缸密封）免受磨損；

- 延長液壓油換油周期，降低運營成本。



四、重型顎破的額外保障：機架液壓鎖緊

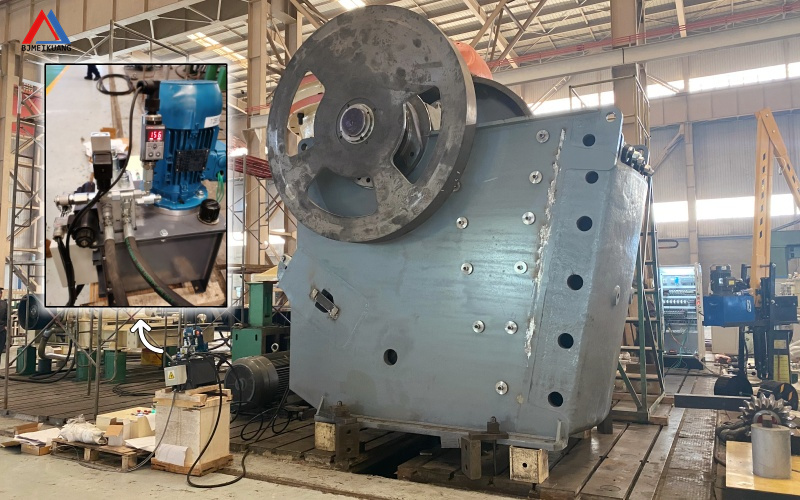

針對大噸位顎破（如 PE1200×1500 等重型機型），北京美礦液壓系統還配備機架液壓鎖緊功能：

- 工作時鎖緊油缸頂緊機架結合面，防止重載沖擊下機架螺栓松動；

- 有效提升設備整體剛性，降低機架疲勞裂紋風險；

- 延長整機使用壽命，減少大修頻率。

液壓站不只是顎破的"動力心臟"，更是設備安全運行的全方位守護中樞。
從過載自動保護、快速清腔復位，到強制潤滑防燒軸、實時狀態監測——北京美礦顎式破碎機液壓潤滑系統，將被動保護升級為主動防御，為您的礦山設備保駕護航。
